De Segmentdraaischijf

Home

Op mijn baan komt een lokaallijntje waarbij de loc aan het eindpunt moet kunnen omlopen. Ik heb eerst gekeken hoe dit met wissels uitwerkte maar al snel was duidelijk dat deze manier van laten omlopen teveel ruimte zou innemen. Ik kwam uit bij de segmentdraaischijf. Deze draaischijf is in diverse variaties te koop bij o.a Noch en Hapo.

Ik besloot er zelf een te bouwen en ging op zoek op Internet. Ik kwam uit bij een uitgewerkt idee op: www.h0e-online.de/files/drehbu.pdf De werking van deze segmentdraaischijf is als volgt; Een motor met een vertraging drijft een as aan waarop een rubber aandrukrol van een band of taperecorder zit. (Even kort door de bocht)

Als , voor mij, werkbaar voorbeeld heb ik gebruik gemaakt van een Noch pdf documentje over de beschrijving van hun segmentdraaischijf.

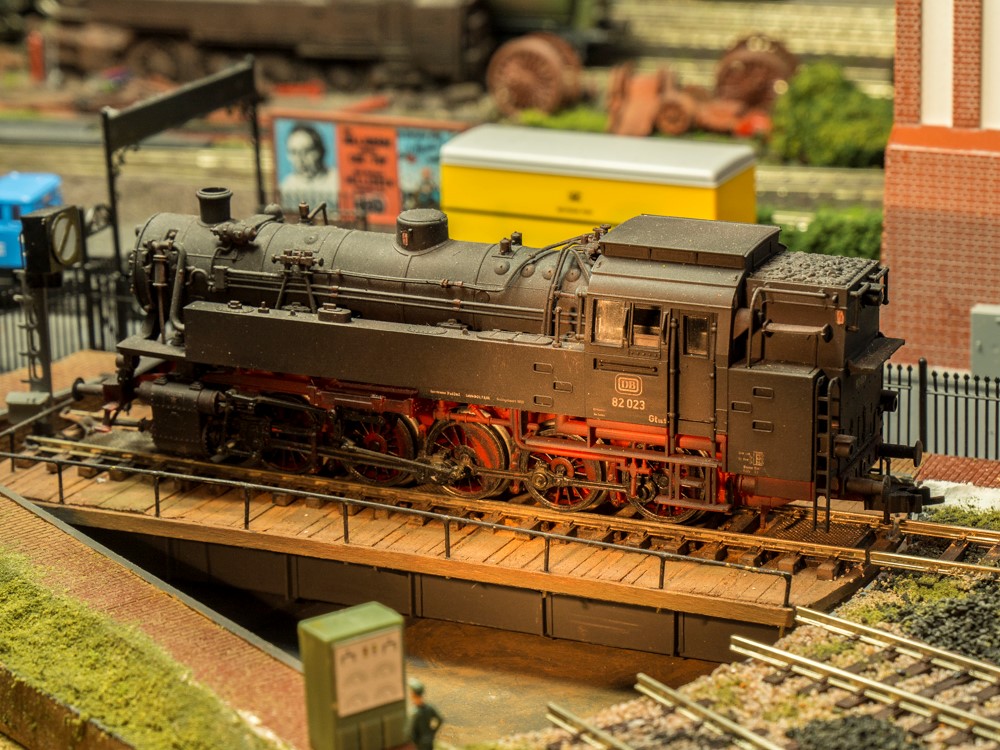

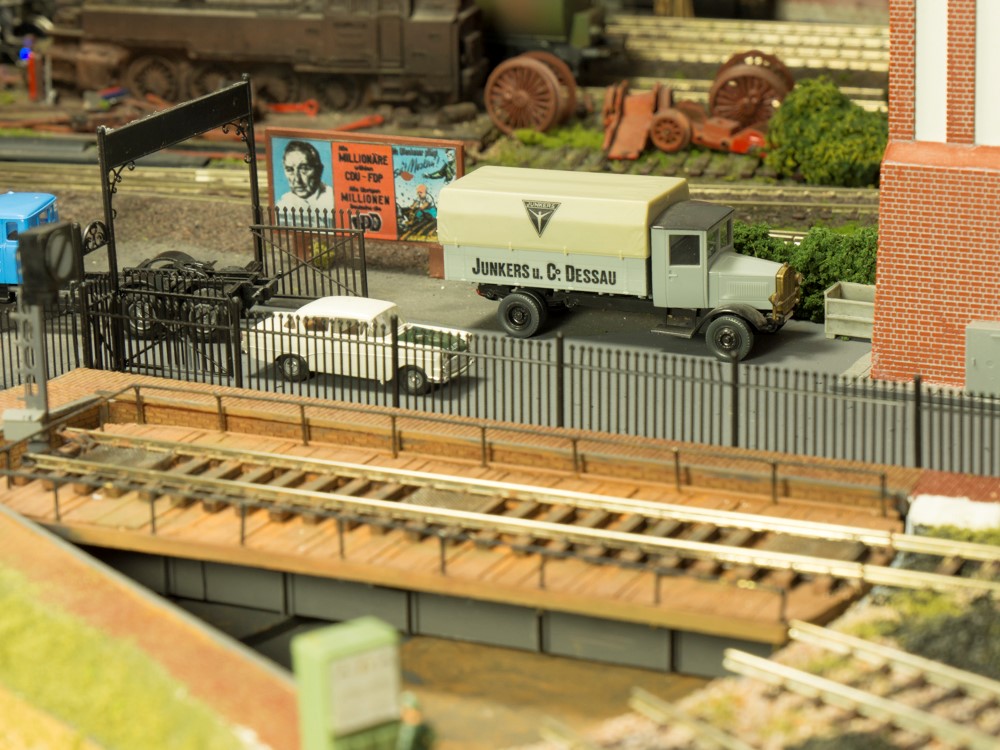

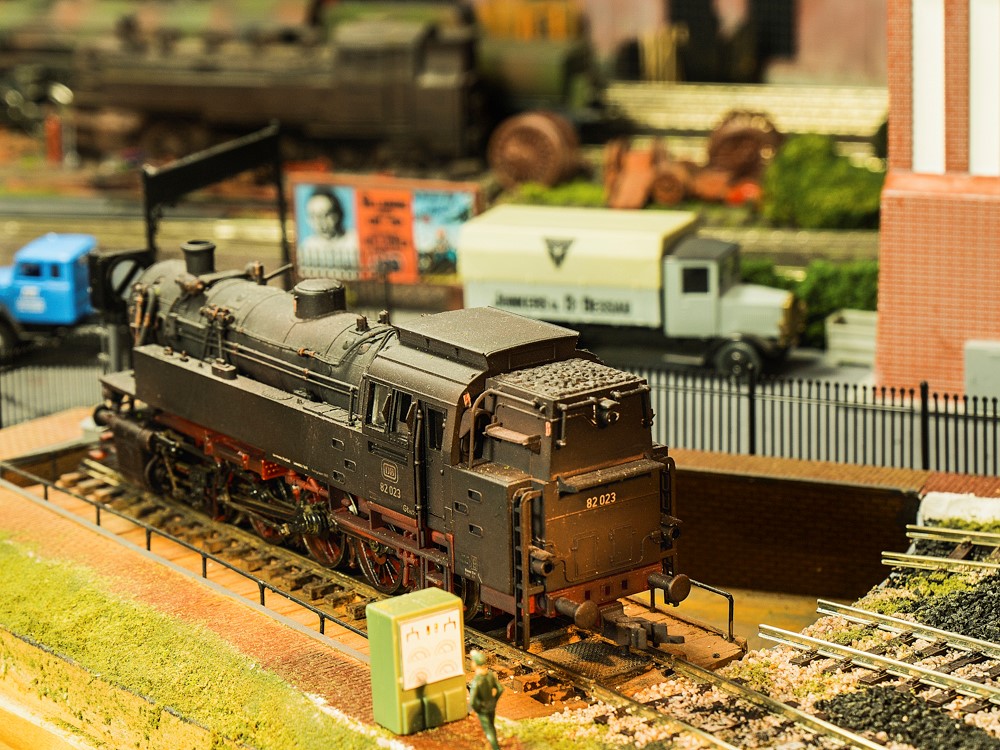

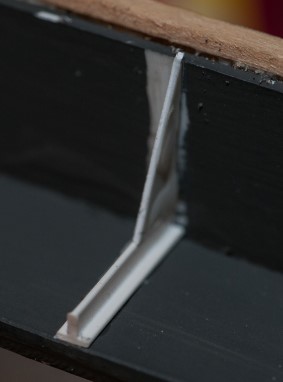

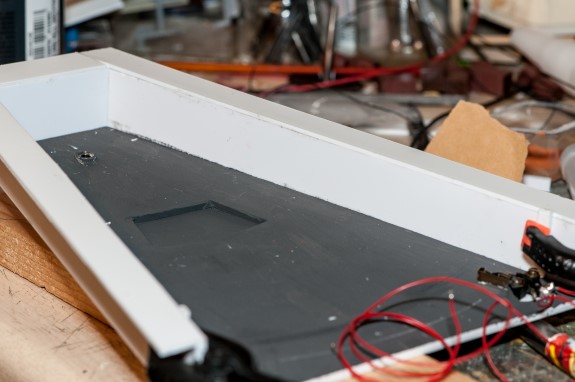

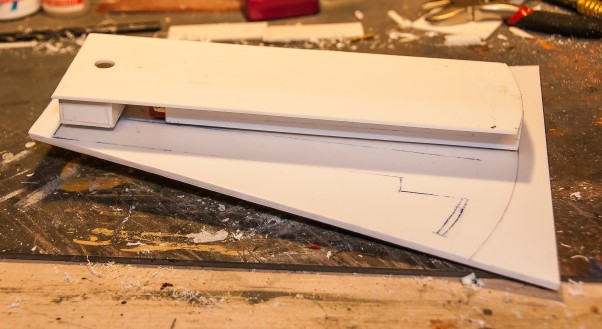

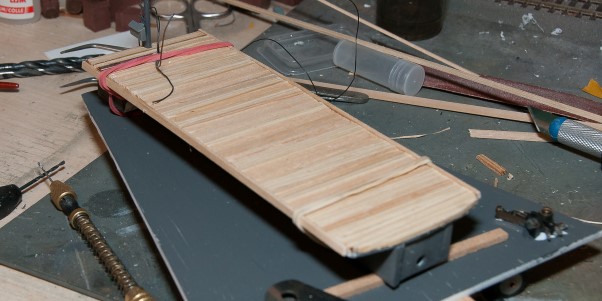

Eerst een basis van polystyreen (4mm) gemaakt.

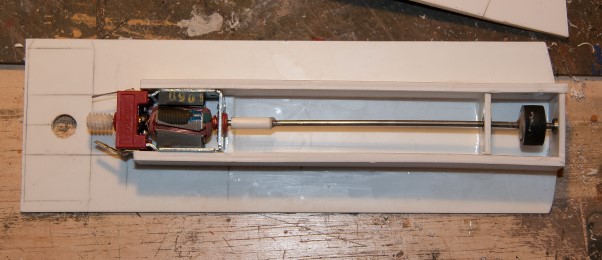

Eerst geprobeerd met een Roco moter uit de rommelbak. Dat liep niet naar mij zin.

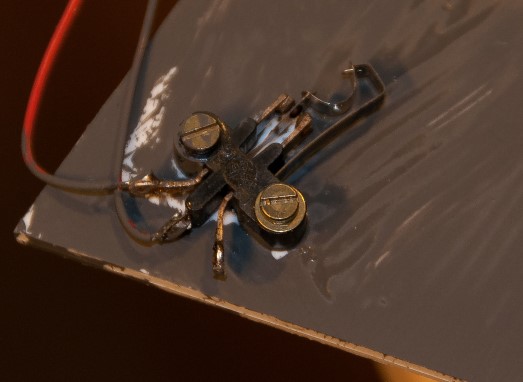

Voor het stoppen van de motor gebruik gemaakt van microswitches

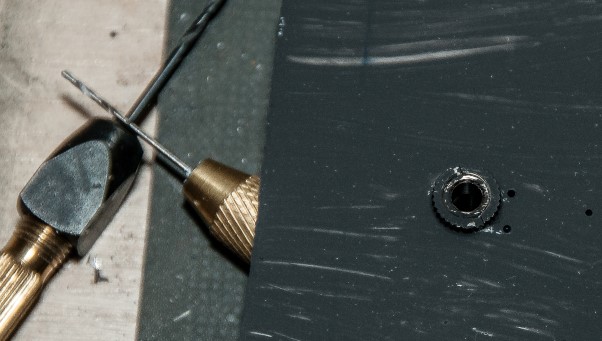

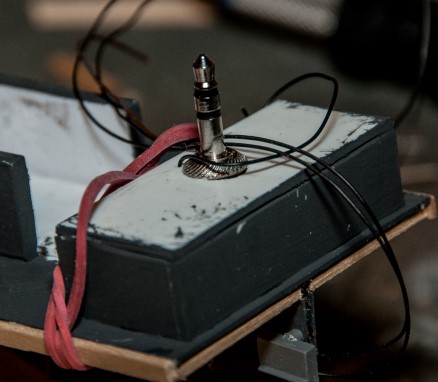

Het draaipunt wordt mogelijk door gebruik te maken van een m/v koptelefoon plug

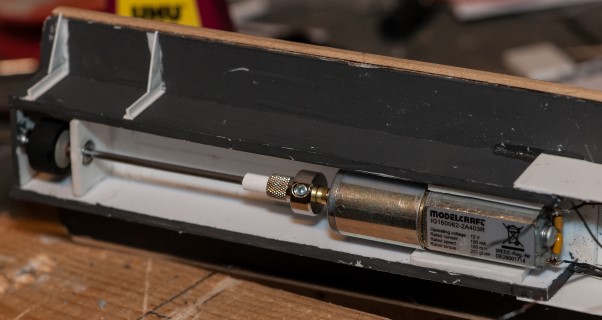

De motor, 68:1, komt van Conrad. De as loopt in lagers.

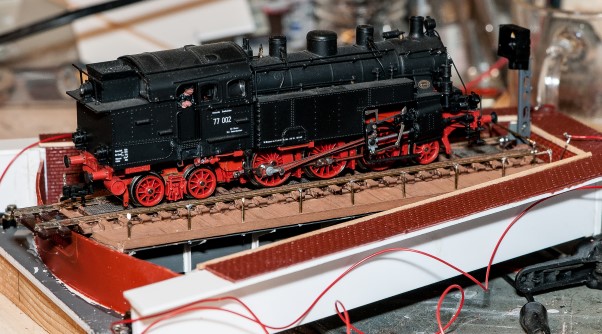

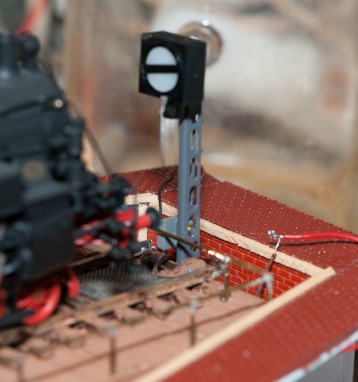

Tussendoor blijven testen of alles blijft werken

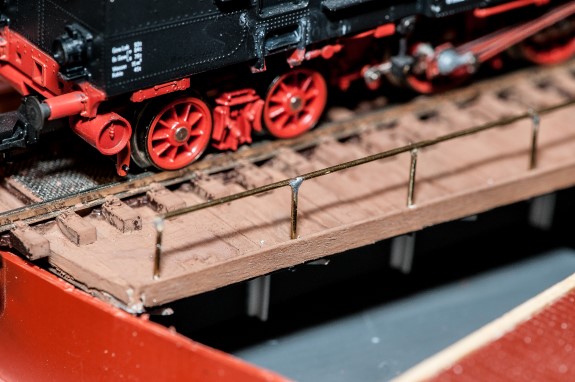

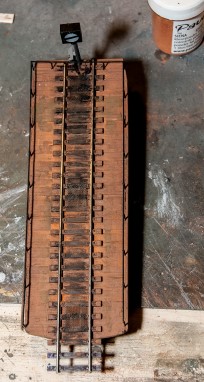

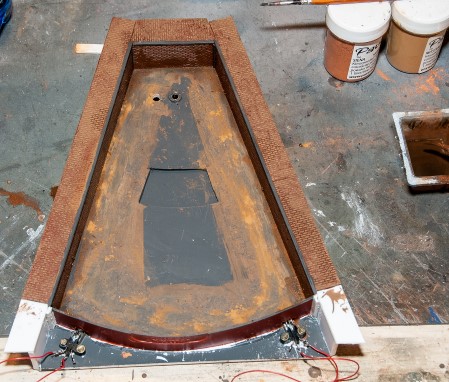

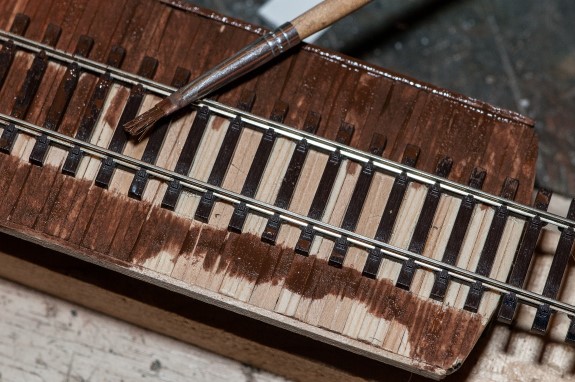

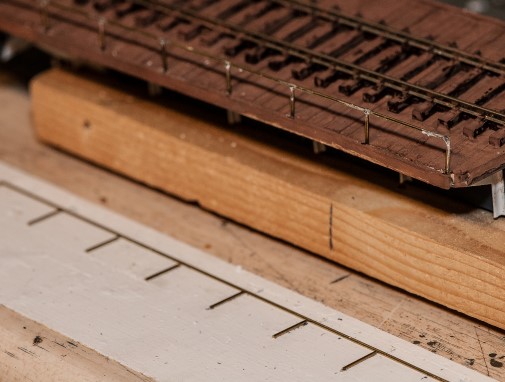

Een kleurtje doet veel. Hier heb ik pastelkrijt gebruikt
